دانستنی‌های صنعت چسب
کاشت میلگرد در بتن
کاشت میلگرد در بتن، یکی از جدیدترین و مهمترین تحولات در حوزه ساخت‌وسازهای سازه‌های بتنی و ساختمان‌هاست. کاشت میلگرد در بتن برای مقاوم‌سازی و تقویت ساختمان و سازه‌های بتنی بسیار لازم و ضروری است. با استفاده از روش‌های مختلف کاشت میلگرد، میتوان اجزا و سازه‌های فولادی را به سازه‌های بتنی متصل کرد. اتصال برقرار شده بین این دو المان باید بتواند نیروهای وارد شونده به هر دوی آنها را تحمل کند.
در کل، روش کاشت میلگرد در بتن، بسیار اقتصادی و کاربردی است و به دلیل این‌که امکان اصلاح نواقص و ایجاد تغییرات در نقشه‌های اجرایی و طرح‌های مقاوم‌سازی سازه‌ها را فراهم می‌کند، بسیار موردتوجه قرار گرفته است. در این میان نباید فراموش کرد که دانش کافی برای کاشت میلگرد در بتن، امری بسیار مهم است و اگر درست انجام نشود، می‌تواند نتیجه دلخواه را به همراه نداشته باشد. همچنین باید توجه داشته باشید که در اجرای این سیستم، باید مقاومت کششی کل، بیشتر از مقاومت کششی میلگرد باشد.
از موارد مهم برای تقویت و مقاوم‌سازی سازه‌های بتنی که نیاز است میتوان به کاشت میلگرد در بتن اشاره کرد. یکی از مهمترین تحولات در ساخت‌وساز سازه‌های بتنی قابلیت اتصال بتن جدید به قدیم و اتصال اجزا و سازه‌های فولادی به سازه‌های بتنی موجود با استفاده از روش کاشت آرماتور و بولت می‌باشد. اتصال و چسب کاشت تعبیه شده بین دو المان، می‌بایست جوابگوی نیروهای وارده به دو المان را از هر لحاظ دارا باشد.
در مجموع روش کاشت بولت و آرماتور یکی از کاربردی‌ترین و اقتصادی‌ترین روش‌های تقویت سازه می‌باشد که امکان اصلاح نواقص اجرائی و اعمال تغییرات نقشه‌های اجرائی و یا در طرح‌های مقاوم‌سازی ساختمان‌ها مورداستفاده قرار می‌گیرد. داشتن دانش کافی طراحی و اجرای کاشت میلگرد و آرماتور در بتن از اهمیت بالائی برخوردار است. در این میان انتخاب نوع چسب کاشت میلگرد نیز جهت ایجاد اتصال هرچه بهتر بین بتن و آرماتور از اهمیت بسزایی برخوردار است. در بیشتر موارد همچنین اجرای سیستم کاشت باید به صورتی انجام پذیرد که مقاومت کششی بیشتر از مقاومت کششی میلگرد داشته باشد.
به‌تازگی از کاشت میلگرد برای مقاوم‌سازی سازه‌های بتنی استفاده می‌شود و یکی از پرکاربردترین روش‌های تقویت سازه‌ها می‌باشد. کاشت میلگرد در اصل عملیاتی است مانند بتن‌ریزی که برای تقویت و اصلاح یا افزودن عضو جدیدی به سازه به کار برده می‌شود. اگر ضعف در سازه وجود داشته باشد با کمک کاشت میلگرد میتوان آن را تقویت کرد.
در مواردی برای تقویت و مقاوم‌سازی سازه های بتنی نیاز است کاشت میلگرد در بتن است. یکی از مهمترین تحولات در ساخت و ساز سازه های بتنی قابلیت اتصال بتن جدید به قدیم و اتصال اجزا و سازه های فولادی به سازه های بتنی موجود با استفاده از روش کاشت آرماتور و بولت می‌باشد. اتصال و چسب کاشت تعبیه شده بین دو المان، می‌بایست جوابگوی نیروهای وارده به دو المان را از هر لحاظ دارا باشد.
در مجموع روش کاشت بولت و آرماتور یکی از کاربردی ترین و اقتصادی ترین روش‌های تقویت سازه می‌باشد که امکان اصلاح نواقص اجرائی و اعمال تغییرات نقشه‌های اجرائی و یا در طرح های مقاوم سازی ساختمان ها مورد استفاده قرار می‌گیرد. داشتن دانش کافی طراحی و اجرای کاشت میلگرد و آرماتور در بتن از اهمیت بالائی برخوردار است. در این میان انتخاب نوع چسب کاشت میلگرد نیز جهت ایجاد اتصال هرچه بهتر بین بتن و آرماتور از اهمیت بسزائی برخوردار است. در بیشتر موارد همچنین اجرای سیستم کاشت باید به صورتی انجام پذیرد که مقاومت کششی بیشتر از مقاومت کششی میلگرد داشته باشد.
به تازگی از کاشت میلگرد برای مقاوم سازی سازه های بتنی استفاده می شود و یکی از پرکاربردترین روش های تقویت سازه ها می باشد. کاشت میلگرد در اصل عملیاتی است مانند بتن ریزی که برای تقویت و اصلاح یا افزودن عضو جدیدی به سازه به کار برده می شود.اگر ضعف در سازه وجود داشته باشد با کمک کاشت میلگرد می توان آن را تقویت کرد.
برای خرید چسب خمیر کاشت میلگرد ممو هات MEMO HOT 345 روی لینک کلیک کنید
قوانین و ضوابط عمق کاشت میلگرد در بتن :
کاشت میلگرد نیز مانند سایر کارها، دارای ضوابط و اصول خاصی است، که هر شخصی که قصد اجرا و استفاده از آن را دارد باید به آن عمل کند. در ادامه قصد داریم تا شما را با این ضوابط و اصول عمق کاشت میلگرد آشنا کنیم:
ضوابط آیین نامه‌های طراحی سازه‌های بتنی طی ۱۰۰ سال اخیر، پیوستگی بین بتن و میلگرد را کلید اصلی دستیابی به کارکرد صحیح سازه‌های بتن مسلح دانستند. در واقع بتن مسلح یک کامپوزیت بتن و میلگرد است و عملکرد بهینه‌ی سازه‌های بتن مسلح، نیازمند وجود پیوستگی، بین میلگرد و بتن می‌باشد.
روش های نصب و اجرای کاشت میلگرد :
بسیاری از سیستم ها در بازار وجود دارد که بر اساس نوع رزین چسبی که ترکیب آنها بکار گرفته شده و نحوه نصب و کاربرد، دسته‌بندی می‌گردند. چسب کاشت شیمیایی بولت یا چسب کاشت شیمیایی آرماتور به صورت دو یا سه جزئی تولید می‌گردند.
در بعضی حالات این مواد بصورت جدا داخل کپسول تعبیه می‌شوند و در بعضی موارد به صورت چسب های کاشت کارتریجی یا به صورت فله ای می‌باشند که در این حالت خمیر کاشت بولت و آرماتور در بسته بندی‌های متنوع عرضه می‌گردند. در تمام این سیستم ها یک سوراخ ایجاد شده و سپس تمیز می‌گردد. روند تمیز کردن بسته به نوع محصول متفاوت است. در بسیاری از موارد سوراخ می‌بایست با استفاده از فرچه یا پمپ تمیز گردد.
نحوه سوراخ کردن و تمیز کردن در روش کاشت میلگرد
در سیستم های تزریق رزین و چسب کاشت میلگرد، با استفاده از یک ابزار تزریق، سوراخ ایجاد شده با رزین و یا چسب پر می‌شود. دو جزء سازنده چسب کاشت در حین تزریق به صورت خودکار ترکیب می‌شوند. این اجزاء شامل مواد آلی اپوکسی، پلی استر و وینیل استر، سیمانی و ترکیبات آلی- غیرآلی است. میلگردها بعد از پرکردن سوراخ ها با یک حرکت پیچشی به داخل سوراخ وارد می‌گردد .
تزریق رزین برای کاشت آرماتور- مقاوم سازی ساختمان
علاوه بر این از سیستم های کپسول شیشه ای کاشت میلگرد نیز استفاده می‌شود. این کپسول ها حاوی موادی هستند که ترکیبات رزینی آن در بخش محصولات و چسب کاشت میلگرد توضیح داده شد. این کپسول ها در داخل سوراخ قرار داده می‌شوند و سپس میلگرد یا بولت با استفاده از چکش به داخل سوراخ وارد می‌شود، که باعث می‌شود کپسول شکسته و در نتیجه کپسول ها از بین رفته، رزین و ماده سفت کننده ترکیب می‌شوند.
کاشت میلگرد در ستون به چه نحوی است؟
کاشت میلگرد در ستون می تواند به صورت اتصال تیر بتنی به ستون ، اتصال المان جدید سازه های به ستون و یا دستیابی به اهداف دیگر باشد. از عوامل تاثیر گذار آن وجود حداقل فاصله بین میلگردها ، حفظ کاور بتن و موقعیت قرار گیری میلگردها داخل خاموت اشاره کرد.
کاشت میلگرد در فونداسیون :
یکی دیگر از جاهایی که کاشت میلگرد صورت می‌گیرد، در فونداسیون‌ها است، اما قبل از هر اقدامی جهت کاشت میلگرد در فونداسیون باید با توجه به نوع باربری و در نظر گرفتن تمامی محدودیت‌های مربوط به کاشت میلگرد، سایز میلگرد مورد نظر برای کاشت میلگرد در فونداسیون مشخص شود، سپس عمق کاشت میلگرد نیز محاسبه شده و فرآیند اجرا صورت می‌گیرد.
کاشت میلگرد در فونداسیون به دلایلی مختلفی انجام می‌شود، و معمولا برای اهداف خاصی مثل، رادیه کردن و یکپارچه کردن فونداسیون، افزایش ارتفاع فونداسیون برای باربری بهتر، اصلاح ابعادی فونداسیون، وصل کردن فونداسیون جدید به فونداسیون قبلی و اجرای ستون روی فونداسیون در پروژه‌ها مورد استفاده قرار می‌گیرد.
تمامی موارد گفته شده برای کاشت میلگرد در فونداسیون نیاز است، اما بهترین روش باید توسط کارشناس متخصص توصیه شود. زیرا این کار نیازمند دقت بسیار زیاد و محاسبه دقیق است و اگر به درستی انجام نگیرد، می‌تواند سلامت ساختمان را به خطر بیندازد.
مزایای کاشت میلگرد
از مزایای کاشت میلگرد در فونداسیون صرفه جویی در منابع اقتصادی و انسانی ضمن پیشگیری از هدر رفتن زمان است ، در ادامه به برخی از کابردهای کاشت میلگرد در فونداسیون اشاره می‌کنیم:
- – یکپارچه کردن فونداسیون با کاشت میلگرد در فونداسیون
- – افزایش ارتفاع فونداسیون جهت بهبود ظرفیت باربری از طریق کاشت میلگرد در فونداسیون
- – اصلاح ابعاد فونداسیون از یک یا چند جهت از طریق کاشت میلگرد در فونداسیون
- – اتصال فونداسیون موجود به فونداسیون جدید از طریق کاشت میلگرد در فونداسیون
- – کاشت میلگرد ستون در فونداسیون جهت اجرای ستون جدید روی فونداسیون
- – امتداد ستون در جهت موجود به‌وسیله ی کاشت میلگرد در فونداسیون
- – کاشت میلگرد در فونداسیون جهت اجرای شمشیری راه‌پله
- – کاشت میلگرد در فونداسیون جهت اتصال المان جدید سازه‌ای به ستون موجود
مراحل اجرای کاشت شیمیایی میلگرد :
۱. انتقال بار در سیستم روش کاشت میلگرد
۲. میلگردهای مهاری در بتن بدون اتصال تقویت شده
۳. میلگردهای مهاری در بتن با اتصال تقویت شده
انواع چسب کاشت میلگرد و بولت
چسب های کاشت میلگرد دارای ترکیبات شیمیایی، مشخصات مکانیکی و کاربردی متنوعی بوده و به طور کلی از نقطه نظر بسته بندی و استفاده به سه شیوه تولید و روانه بازار می‌گردند:
- چسب کاشت بولت کپسولی(شیشه ای یا پیچشی)
- چسب کاشت میلگرد کارتریجی
- چسب کاشت میلگرد حجمی(کیلویی یا فله ای)
برای مشاهده اقلام ساختمانی ما روی لینک کلیک کنید.
کاشت میلگرد در بتن :
در بسیاری موارد برای تقویت و مقاوم سازی سازه های بتنی کاشت میلگرد در بتن مورد نیاز است. یکی از مهمترین تحولات در ساخت و ساز سازه های بتنی قابلیت اتصال بتن جدید به قدیم و اتصال اجزا و سازه های فولادی به سازه های بتنی موجود با استفاده از روش کاشت آرماتور و بولت است.
اتصال و چسب کاشت تعبیه شده بین دو المان، می‌بایست پاسخگوی نیروهای وارده به دو المان را از هر لحاظ دارا باشد. در مجموع روش کاشت بولت و آرماتور یکی از کاربردی ترین و اقتصادی ترین روش‌های تقویت سازه با اف آر پی است که امکان اصلاح نواقص اجرائی و اعمال تغییرات نقشه های اجرائی و یا در طرح های مقاوم سازی ساختمان ها مورد استفاده قرار می‌گیرد.
داشتن دانش کافی طراحی و اجرای کاشت میلگرد و آرماتور در بتن از اهمیت بالایی برخوردار است. در این میان انتخاب نوع چسب کاشت میلگرد جهت ایجاد اتصال هرچه بهتر بین بتن و آرماتور از اهمیت بسزایی برخوردار است. در بیشتر موارد اجرای سیستم کاشت باید به صورتی انجام شودکه مقاومت کششی بیشتری از مقاومت کششی میلگرد داشته باشد.
بولت و به ویژه میلگرد در بتن که یکی از خدمات بسیار پرکاربرد و کارا در پروژه های ساختمانی است، یکی از علومی است که با استفاده از آن می توان به راحتی اشتباهات طراحی یا تغییرات سازه را جبران کرد. آشنا بودن با نحوه ی کاشت میلگرد در بتن به مهندسین جوان این اجازه را می دهد تا با اطمینان کامل و بدون هیچ ترسی در سازه های خود از این علم بهره کافی گیرند.
عمق سوراخ بتن برای کاشت میلگرد
از عوامل تاثیر گذار در کاشت میلگرد میتوان به عمق سوراخکاری اشاره نمود این عمق باید در طرح ارائه شده به صورت دقیق مشخص شود.در صورتی که عمق در نظر گرفته شده برای سوراخکاری از حد مشخصی کم تر باشد اتصال به درستی برقرار نشده و ظرفیت باربری در حالت حداکثری قرار نمی گیرد.
از طرفی در صورتی که عمق کاشت بیش از حد مجاز در نظر گرفته شود، پس از جاری شدن میلگرد عمق کاشت مازاد بلا استفاده بوده و منجر به تحمیل هزینه های اضافی به پروژه شده و در نهایت طرح اتصال، غیر اقتصادی عنوان می گردد.میزان سوراخکاری جهت کاشت میلگرد عمدتا توسط آیین نامه های مربوطه و استاندارهای ارائه شده توسط تولیدکنندگان انکرهای شیمیایی تعیین می گردد که این میزان، تعیین کننده کیفیت و عملکرد مناسب میلگرد کاشته شده می باشد.
کاشت آرماتور و کاشت بولت به سه روش زیر انجام می‌شود:
1- کاشت آرماتور و بولت با استفاده از مواد پایه سیمانی
2- کاشت بولت و آرماتور با استفاده از چسب کاشت اپوکسی (چسب کاشت شیمیایی)
3- کاشت آرماتور و بولت با استفاده از مهار مکانیکی
– روش کاشت آرماتور با استفاده از مواد پایه سیمانی
در پروژه‌های ساخت و ساز از جمله ساختمان ها، به دلیل فراموشی در تعبیه ریشه‌های ستون یا دیوار برشی، اجرای ستون در محل‌هایی غیر از محل استقرار ستون در نقشه، رفع خطا در محل میلگردهای انتظار و بالاخره عملیات بهسازی و بازسازی ساختمان از روش کاشت پایه سیمانی استفاده می‌شود (در جاهایی که مقاومت کششی زیادی در میلگردهای کاشت شده نیاز نیست).
در روش کاشت آرماتور و بولت در بتن، سوراخی به قطر 5 میلیمتر بزرگتر از قطر میلگرد و به طول مهاری آن و یا بیشتر با استفاده از دستگاه مغزه‌گیر، در بتن ایجاد می‌شود و داخل آن با حجم دو سوم حفره، ملات روان پر می‌گردد. ملات روان دارای مواد منبسط شونده و روانساز است. پس از پر نمودن سوراخ، آرماتور و یا بولت به کمک جک هیدرولیک با فشار به داخل سوراخ رانده شود. مواد داخل حفره در مدت زمان لازم عمل‌آوری می‌گردد تا ملات به مقاومت مورد نیاز برسد. بدیهی است اگر آرماتور یا بولت کاشت شده آجدار بوده و محیط سوراخ مضرس شده باشد مقاومت کششی آن رضایت بخش‌تر خواهد بود.
کاشت آرماتوراز طریق مهار مکانیکی :
در این روش نیز مانند روش‌های قبلی ابتدا سوراخی به قطر حدود دو میلیمتر بزرگتر از قطر آرماتور در بتن ایجاد می‌گردد، سپس آرماتور را با مهار مکانیکی داخل سوراخ قرار می‌دهند. این آرماتور درانتهای خود دارای پره‌های مخصوصی است که با چرخاندی پیچ بالای آرماتور باز می‌شوند و به جدار سوراخ می‌چسبند.
آرماتور آنقدر سفت می‌گردد تا پره‌ها تا جایی که ممکن است به دیوار بچسبند. در این روش نیز طول مهار بسیار کوتاه است. شاید این روش کاشت آرماتور و پیچ برای بارهای دینامیکی مناسب نباشند، چون پره‌ها می‌توانند بتن محیطی خود را خرد نمایند ولی به هر حال در کارهای استاتیکی جزء روش های کاشت بولت و آرماتور بسیار عالی هستند. هر نوع آرماتور مکانیکی بر حسب قطر و مقاومت میلگرد دارای نیروی برشی و کششی مجاز می‌باشد که توسط کارخانه سازنده ارائه می‌گردد.
برای مشاهده و آشنایی با کاربردهای مختلف چسب‌های بتن در ساختمان‌سازی روی لینک کلیک کنید.
– روش کاشت بولت و روش کاشت آرماتور با استفاده از مواد اپوکسی
روش کاشت آرماتور و بولت با استفاده از مواد پایه اپوکسی، همانند روش کار کاشت با مواد پایه سیمانی است که در آن به جای سیمان از رزین اپوکسی یا چسب کاشت آرماتور و بولت استفاده می‌شود. با توجه به چسبندگی فوق‌العاده زیاد چسب‌های کاشت اپوکسی بتن، بدیهی است که قطر سوراخ و طول مهاری کوچکتر خواهد شد، در نتیجه عملیات سوراخکاری سهل تر می‌گردد. اما قیمت مواد کاشت اپوکسی گرانتر از مواد پایه سیمانی است. چسب‌های کاشت آرماتور اپوکسی قدرت گیرش فوق‌العاده زیادی به سطح بتن و فولاد دارند. بنابراین آنها را نمی‌توان به صورت ترکیب کامل بسته‌بندی و حمل نمود، زیرا به سرعت می‌گیرند و فاسد می‌شوند.
نحوه ی کاشت میلگرد در بتن چگونه است؟
یکی از تحولات مثبت و تاثیر گذار در اجرای سازه های بتنی امکان کاشت بولت در بتن است. نیاز به کاشت بولت در بتن به دلایل مختلفی به موجود می آید.کاشت بولت به علت تغییر مشخصات سازه ، کاشت بولت به علت نقایص اجرا، کاشت بولت به علت شرایط بهره برداری ، کاشت بولت به علت تغییرات در نقشه اجرایی ، کاشت بولت به علت راحتی اجرا و … از جمله از دلایل کاشت بولت در بتن می باشند.در عصر جدید انواع مختلفی از چسب های کاشت بولت در بتن توسط شرکت های تولید کننده گوناگون ارائه می شود. این چسب های کاشت بولت دارای ترکیبات شیمیایی و مشخصات مقاومتی و شیمیایی مختلفی است.
در این میان انتخاب نوع چسب کاشت میلگرد نیز جهت ایجاد اتصال هرچه بهتر بین بتن و آرماتور از اهمیت بسزائی برخوردار است. در بیشتر موارد همچنین اجرای سیستم کاشت باید به صورتی انجام پذیرد که مقاومت کششی بیشتر از مقاومت کششی میلگرد داشته باشد.
کاشت میلگرد در ستون می تواند به منظور امتداد ستون در سازه موجود، اتصال تیر بتنی به ستون، کاشت میلگرد در ستون جهت اجرای شمشیری راه پله، اتصال المان جدید سازه ای به ستون و یا دستیابی به اهداف دیگر صورت می پذیرد. از عوامل تاثیرگذار برای کاشت میلگرد در ستون می توان به حداقل فاصله موجود بین میلگردها و موقعیت قرارگیری تمامی میلگردها داخل خاموت و حفظ کاور بتن و یا پوشش بتنی اشاره کرد. کاشت میلگرد در ستون به دلیل محدودیت فضای کاشت از اهمیت خاصی برخوردار است، زیرا در صورت به وجود آمدن هر گونه خطای اجرایی می‌تواند عملکرد سازه ای ستون موجود را تحت تاثیر قرار دهد.

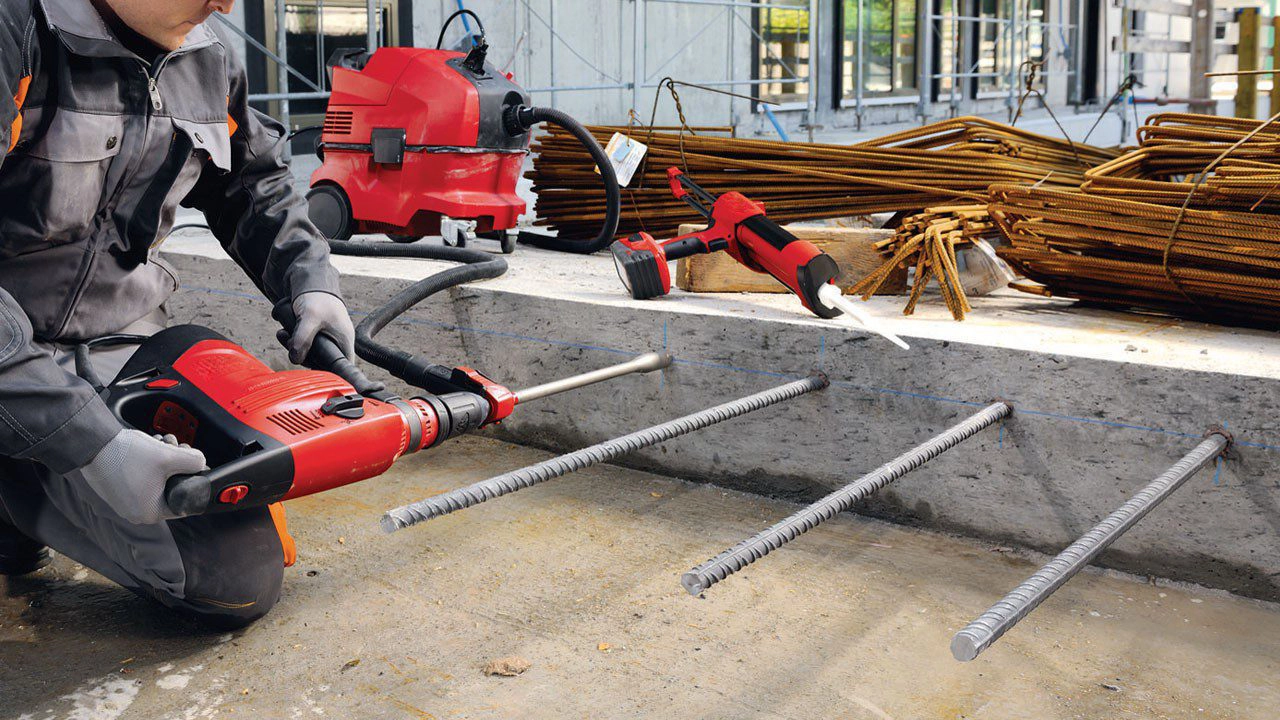

مراحل و نحوه کاشت میلگرد در بتن :
- سوراخ کاری به وسیله ی دستگاه گرد بر و یا دریل برقی، در محل معین، برابر قطر و عمق معین شده
- پاکسازی سوراخ حفر شده به وسیله سیستم های دمنده انجام می شود.
- تزریق چسب و ملات اتصال دهنده
- نصب آرماتور در محل و نگهداری تا ۲۴ ساعت کاشت میلگرد و انکربولت : ( مکانیکی یا شیمیایی )
کاربردهای نحوه ی کاشت میلگرد در بتن :
- – الحاق اجزا ی سازه‌ای جدید به سازه موجود (تیر-ستون-دیوار برشی و سقف)
- – تقویت فونداسیون،تیر و ستون در ساختمان‌های بتنی
- – اجرای ژاکت بتنی(Jacketing) به منظور مقاوم سازی ساختمان
- – نصب صفحه اتصال(base plate) به‌منظور اجرای تیر و یا ستون جدید
- – نصب صفحات فلزی به منظور اجرای نما در ساختمان های بتنی
- و همچنین کاربردهای غیرسازه ای در نحوه کاشت میلگرد در بتن :
- – نصب تجهیزات و آویزهای تاسیساتی به المان های بتنی موجود.
انواع چسب و خمیر کاشت آرماتور و بولت در نحوه ی کاشت میلگرد در بتن :
– چسب های رزینی دو و سه جزئی
-چسب های کاشت آرماتور پایه سیمانی
از ویژگی ها و مزایای یک چسب کاشت بولت خوب می توان به موارد ذیل اشاره کرد :
- – کاشت آرماتور و بولت بر روی سطوح عمودی و افقی بتن
- – نصب صفحات فلزی بر روی سطوح عمودی (دیوار و سقف)
- – پر کردن شکاف‌های موجود در دیوار،سقف و کف
- – چسبندگی عالی به انواع سطوحی بتنی،فلزی،سنگ و…
- – اجرای سریع و آسان
- – بدون شره
- – عدم تأثیرپذیری از عوامل جوی و محیطی
- – قابل اجرا در محیط های مرطوب
نحوه ی کاشت میلگرد در بتن :
این ماده (چسب کاشت میلگرد) محصولی دو جزئی است و از خانواده پلی‌استر (Polyester) و یا بر پایه رزین اپوکسی (Epoxy) که در تیوپ‌های ۳۴۵ و ۳۸۰ میلی لیتری به روش تزریق گان و سوسیسی۶۰۰ میلی لیتری تهیه و عرضه می‌گردد. این محصول پس از ترکیب در نازل مخصوص طی مدت زمان کوتاه چسبندگی فوق‌العاده‌ای ایجاد می کند که حتی در برابر حلالهای قوی و محیط‌های اسیدی نیز مقاوم است. از این محصول به منظور کاشت آرماتور و بولت و لایه رابط و پراستحکام برای پیوند دادن بافت قدیمی بتن با بافت جدید بتن استفاده می گردد.
امروزه انواع مختلفی از چسب های کاشت بولت در بتن توسط شرکت های تولید کننده مختلف تولید و ارائه می شود. این چسب های کاشت بولت دارای ترکیبات شیمیایی و مشخصات مقاومتی و شیمیایی مختلفی می باشند. چسب های کاشت بولت از نظر بسته بندی دارای دو نوع است. چسب های کاشت بولت با بسته بندی تزریق به روش گان و چسب های کاشت بولت با بسته بندی حجمی و کیلوگرمی.
برای مشاهده و آشنایی با ویژگی‌ها و مزایای چسب‌های بتن ویژه در محیط‌های خاص روی لینک کلیک کنید.
مراحل کاشت بولت در بتن :
کاشت بولت در بتن دارای مراحل مختلفی است. عملیات کاشت بولت در بتن مسلح به ترتیب شامل سوراخ کاری بتن به وسیله ی دستگاه کرگیری یا گرد بر بتن به عمق و قطر مناسب و لازم، شستشو و تمیزکاری داخل سوراخ به وسیله ی دستگاه دمنده و مکنده، تزریق و اعمال چسب به وسیله ی گان یا به صورت شره ای ( با توجه به نوع بسته بندی ) و نصب بولت است. عمده بولت‌های کاشت شده به این روش بسته به نوع چسب، پس از گذشت ۴۸ ساعت از زمان اجرا قابل بهره برداری می‌باشند. از جمله نکات حائز اهمیت در عملیات کاشت میلگرد در بتن تمیز کاری مناسب سوراخ ایجاد شده است.
عملیات و نحوه کاشت میلگرد در بتن :
عملیات کاشت بولت اجرایی از طریق آزمایش کشش بولت کاشت شده قابلیت کنترل کیفی را دارا می باشد. نتیجه ی مثبت در این آزمایش بریدگی بولت است. شایان ذکر است قلوه شدن بولت و یا خارج شدن بولت در تست عملیات کاشت بولت دارای گزینه های دیگری نیز است.
وقتی که این دو نتیجه اتفاق افتاد، این امر نشان از مشکلات اجرایی و یا محاسباتی در عملیات کاشت میلگرد در بتن دارد. برخی از موارد مصرف چسب کاشت بولت یا بولت هیلتی استفاده برای نصب ماشین آلات ، گارد ریل ها ، بیس پلیت ها ، بولت ها و … است.
خمیر کاشت میلگرد:
چسب کاشت میلگرد یا همان خمیر کاشت میلگرد، در واقع گونه ای از چسب اپوکسی است که برای مصارف گوناگونی نظیر مقاوم سازی سازه ی بتنی از طریق اضافه کردن المان جدید به آن با بهره مندی از این چسب، ترمیم سازه های آسیب دیده، اتصال دو قطعه به هم، نصب قطعات و غیره به کار می رود. چسب کاشت میلگرد از اختلاط دو جزء رزین و هاردنر ساخته می شود.نوع چسب کاشت میلگرد معمولا با توجه به سیستم سوراخکاری، موقعیت نصب، میزان بار مورد انتظار از میلگرد کاشته شده، شرایط آب و هوایی منطقه و … توسط متخصص با تجربه و بر اساس طراحی های صورت گرفته پیشنهاد می شود.
خواص و اثرات خمیر کاشت میلگرد اپوکسی :
- – طول عمر بیشتر از طول عمر سازه بتنی
- – دارای چسبندگی فوق العاده زیاد به بتن و فولاد است
- – دارای مقاومت شیمیایی ، کششی و خمشی زیاد است
- – دارای خاصیت خود متراکم شوندگی است
- – فاقد جذب آب است
- – مقاومت کششی و فشاری عالی در سنین اولیه را دارا می باشد
- – در برابر آب دریا و فاضلاب از مقاومت زیادی برخوردار است
- – در برابر مواد نفتی مقاومت مناسبی دارد
- – فاقد انقباض و جمع شدگی پس از عمل آوری است
- – در برابر ارتعاشات و تنش های سازه ای مقاومت بالایی دارد
کاربرد خمیر کاشت میلگرد :
- – نصب و ثابت سازی قطعات فلزی ، بتنی ، سنگی و . . .
- – قابلیت نصب صفحه ستون پلها
- – مناسب برای ترمیم سازه های بتنی ، پل ها و جاده ها
- – مناسب برای نصب و ثابت سازی ریل جرثقیل ها
- – مناسب برای نصب و ثابت سازی ریل های راه آهن
- – مناسب برای کاشت میلگرد و انکر بولت در بتن یا سنگ مناسب برای کاشت میلگرد در کف بتنی
- – مناسب برای نصب ریل های انتقال مواد و تجهیزات
شرایط ایمنی خمیر کاشت میلگرد اپوکسی چیست ؟
- – این محصول قابل اشتعال است و باید از گرما و شعله مستقیم دور نگه داشته شود.
- – باید از ماسک و تجهیزات ضد انفجار استفاده کنیم.
- – هرگونه جرقه ، کشیدن سیگار و روشن نمودن شعله در محیط اجرا ممنوع است.
- – محیط اجرا باید دارای سیستم تهویه باشد.
خمیر کاشت میلگرد| کاشت میلگرد
روش انجام کنترل کیفیت عملیات کاشت آرماتور و نحوه کاشت میلگرد در بتن :
روش بهتر برای تست کیفیت کاشت آرماتور، انجام آزمایش مقاومت کششی آرماتور در بتن ( گیرداری آرماتور در بتن ) است. این آزمایش با عنوان pull offشناخته می شود. عملکرد آرماتور در هنگام کشش بیانگر صحت اجرا است. نتیجه این تست می تواند منجر به جاری شدن آرماتور یا میلگرد، برآمدن آرماتور و یا قلوه کن شدن بتن گردد. بدیهی است بهترین نتیجه، گزینه ی نخست یعنی جاری شدن میلگرد است.
دلیل نیاز به کاشت آرماتور یا میلگرد و بولت در پروژه های عمرانی چیست؟:
دربعضی از پروژه های عمرانی به دلیل تغییر در نقشه های معماری و سازه یا به دلیل تغییرکاربری و گسترش سازه نیاز به کاشت آرماتور است. عمق کاشت آرماتور بسته به نوع چسبی که به کار برده می شود متفاوت است.
آشنایی با نحوه کاشت میلگرد در بتن :
نصب رول بولت در پروژه های ساختمانی، انکر بولت ( رول بولت ) ها به خاطر نصب صفحه ( Plate ) های فلزی با ابعاد و ضخامت های مختلف به سطوح ( Base Material ) از جنس بتن سخت شده، سنگ، آجر و … به کار گرفته می شود.
این صفحه ها امکان اتصال و جوشکاری قطعات فلزی مختلف به سازه بتنی، به منظور اجرای انواع نماهای خشک و کامپوزیت، اجرای ساپورت های تأسیسات مکانیکی و الکتریکی، نصب تجهیزات و ماشین آلات و … را فراهم می‌کند. اما آن چه در این بین دارای اهمیت است، انتخاب انکر بولت مناسب با توجه به نوع عملکرد، سایز، ظرفیت باربری و محدودیت های نصب است.
برای مشاهده و آشنایی با انواع چسب‌های بتن و ویژگی‌های آنها روی لینک کلیک کنید.
رول بولت ها از لحاظ نوع و عملکرد به دو دسته مکانیکی و شیمیایی طبقه بندی می شوند.
1. کاشت شیمیایی میلگرد به واسطه ی یک چسب مخصوص انجام خواهد می شود. در این روش ابتدا محل مورد نظر توسط دریل‌های مخصوص سوراخکاری در بتن به قطر در حدود ۴ الی ۶ میلیمتر بیشتر از قطر میلگرد مورد نظر سوراخ شده، توسط دستگاه باد، گرد وغبار داخل آن تخلیه می شود و توسط چسب که از دو متریال و در دو محفظه جدا است توسط دستگاه مخصوص که دارای سر خرطومی شکل است از پایین سوراخ به سمت بالا پر می شود. سپس میلگرد با دست و به صورت چرخشی درون سوراخ قرار داده می شود.
کاشت فیزیکی در نحوه کاشت میلگرد در بتن :
2. کاشت رول بولت در بتن که به آن اصطلاحاً کاشت مکانیکی نیز می گویند. در این روش همچون روش بالا محل مورد نظر توسط دریل‌های مخصوص سوراخ می شود، با این تفاوت که قطر سوراخ متناظر با قطر رول بولت است به طوری که رول بولت با چکش در سوراخ جا گذاشته می شود. سپس توسط آچار نسبت به گرداندن مهره رول بولت اقدام می شود، در این حالت مکانیسم رول بولت فعال شده و با بتن درگیر می شود. باید توجه داشت چرخش مهره می بایست به صورت کنترل شده و تحت فشار مشخص انجام شود.
محاسبات کاشت آرماتور
موارد و ملاحظاتی که ممکن است در مواقع خاص برای طراحی و محاسبات کاشت آرماتور مورد بررسی قرار بگیرند شامل زیر هستند:
نوع بار (زلزله، شوک، دائمی)
مقاومت در برابر آتش‌سوزی
مقاومت در برابر خوردگی
جزئیات موردنیاز بر اساس عناصر سازه‌ای
برای تعیین عمق کاشت میلگرد ضمن استفاده از نرم افزارهای تخصصی ویژه که با در نظر گرفتن قطر میلگرد ، تعداد میلگردهای موردنیاز جهت کاشت در یک بخش و فواصل آنها از یکدیگر نتایج را محاسبه می کند می توان از طریق محاسبه و با توجه به جدول از پیش طراحی شده ی چسب بکار برده شده ، عمق کاشت را بدست آورد .
عمق کاشت آرماتور بسته به نوع چسبی که به کار برده می شود متفاوت است.
آشنایی با نحوه کاشت میلگرد
به طور کلی عملکرد رول بولت‌ها( گیرایی در بتن یا مصالح دیگر ) به چهار روش قابل اجرا است :
۱- اصطکاکی ( Friction ) یا انبساطی ( Expansion )
در این روش بولت پس از نصب یا کاشت، به واسطه ی ایجاد نیروی اصطکاک با مصالح پایه می تواند بار های متفاوتی را تحمل کنند. اغلب انکرهای فلزی ( این نوع انکر ها با نام انبساطی نیز شناخته می شوند ) و پلاستیکی ( رول پلاک ) به این شیوه عمل می کنند و به راحتی نصب می شوند.
۲- کلیدی یا چفت و بستی ( Keying )
در این روش بولت با ایجاد حفره یا خزینه کردن مصالح پایه – که در این حالت اغلب بتن می باشد – باعث ایجاد گیرایی می شود. این نوع انکر ها دارای ظرفیت باربری بالایی هستند و همچنین می توانند بارهای دینامیکی را تحمل کنند و در فواصل کمی از لبه مصالح پایه نیز نصب شوند.
۳- ترکیب اصطکاکی و کلیدی ( Combination of Friction & Expansion )
این نوع بولت به طور همزمان به دو روش اصطکاکی و کلیدی عمل می کنند. این انکر ها نیز ظرفیت باربری بالایی دارند و همچنین بارهای دینامیکی را تحمل می کنند.
۴- چسبندگی ( Bonding )
بولت‌های شیمیایی که با نام چسب بتن یا چسب کاشت آرماتور نیز شناخته می شوند، با ایجاد چسبندگی بین میلگرد یا راد تمام رزوه ( Rod ) با مصالح پایه، باعث ایجاد ظرفیت باربری می شوند. مزیت استفاده از این نوع انکر ها عدم محدودیت استفاده در قطر و عمق کاشت است.
ضوابط و آیین نامه های نحوه ی کاشت میلگرد در بتن :
ضوابط آیین نامه های طراحی سازه های بتنی، در طول ۱۰۰ سال اخیر، پیوستگی بین بتن و میلگرد را رمز دستیابی به عملکرد صحیح سازه های بتن مسلح دانسته اند. (ACI 408R-03). در واقع بتن مسلح یک کامپوزیت بتن و میلگرد است و تنها در صورت وجود پیوستگی لازم بین میلگرد و بتن، عملکرد ترکیبی سازه های بتن مسلح متصور خواهد بود. منظور از پیوستگی لازم در میلگردهای کششی حالتی است که تا رسیدن به مقاومت لازم، جداشدگی بین میلگرد و بتن اتفاق نیفتد.
